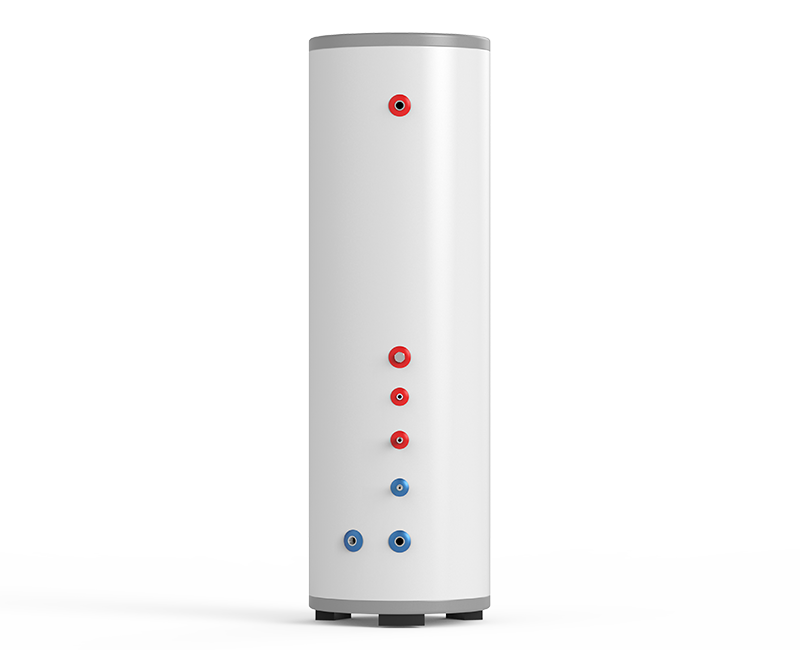

采用纳米涂层304不锈钢内胆,内置316不锈钢盘管,超强耐腐蚀。采用圆筒设计,有效解决占地面积与水箱容积的矛盾,在同等体积上,圆筒设计比方形设计有更大容量,储存更多的热水。外胆采用多种材料,合理搭配,有效解决水箱放置问题。保温层采用美国进口陶氏聚氨酯发泡,保温性能优异,能实现24小时热水供应。
产品特点
- 食品级304不锈钢承压水箱内胆,全自动卷板成型,无缝焊接,通过12公斤高强度抗压力测试;
- 内胆内壁采用纳米涂层,超强耐酸,耐碱,抗腐蚀防结垢,水质清澈;
- 内置镁棒,采用牺牲阳极保护法,全面精心呵护内胆;
- 316不锈钢盘管,一次绕制成型,抗腐蚀,360°换热更高效;
- 采用进水缓流技术,冷热水分层,大大提高热水率;
- 锁住热量,一次性无死角发泡工艺。50mm厚聚氨酯发泡保温,常温下24小时内水箱降温仅为3℃;
- 外壳可选喷涂彩板/VCM彩板/304拉丝板;
- 可以定制开口,盲管数量等。
技术参数
水箱容量 L |
80 |
100 |
120 |
150 |
200 |
260 |
320 |
400 |
500 |
600 |
适配主机制热量 kW |
3.6 |
3.6 |
3.6 |
3.6 |
3.6 |
5.3 |
5.3 |
8.0 |
8.0 |
8.0 |
出水温度 ℃ |
55 |
工质接口 |
Ø9.52/Ø6.35 |
Ø9.52/Ø6.35 |
Ø9.52/Ø6.35 |
Ø9.52/Ø6.35 |
Ø9.52/Ø6.35 |
Ø9.52/Ø6.35 |
Ø9.52/Ø6.35 |
Ø12.7/Ø6.35 |
Ø12.7/Ø6.35 |
Ø12.7/Ø6.35 |
进出水管接口 |
G1/2"(DN15) |
G1/2"(DN15) |
G1/2"(DN15) |
G1/2"(DN15) |
G1/2"(DN15) |
G1/2"(DN15) |
G3/4"(DN20) |
G3/4"(DN20) |
G3/4"(DN20) |
G3/4"(DN20) |
水箱工作压力 Mpa |
≤0.7 |
水箱外径/内胆直径 mm |
Ø420/Ø320 |
Ø470/Ø370 |
Ø470/Ø370 |
Ø470/Ø370 |
Ø520/Ø420 |
Ø560/Ø470 |
Ø560/Ø470 |
Ø700/Ø600 |
Ø700/Ø600 |
Ø800/Ø700 |
保温层厚度 mm |
50 |
50 |
50 |
50 |
50 |
45 |
45 |
50 |
50 |
50 |
水箱内胆材料 |
SUS304-2B |
水箱内胆厚度 mm |
0.8 |
1.00 |
1.00 |
1.00 |
1.20 |
1.35 |
1.35 |
1.50 |
1.50 |
1.80 |
水箱外壳材料 |
喷涂彩板/VCM彩板/304拉丝板 |
水箱外壳厚度 mm |
0.50 |
换热方式及材料 |
内置SUS316L不锈钢盘管 |
换热器规格 |
Ø9.52*0.7 |
Ø9.52*0.7 |
Ø9.52*0.7 |
Ø9.52*0.7 |
Ø9.52*0.7 |
Ø9.52*0.7 |
Ø9.52*0.7 |
Ø12.7*0.7 |
Ø12.7*0.7 |
Ø12.7*0.7 |
换热器压力 Mpa |
3.5 |
净重 kg |
23 |
27 |
30 |
33 |
40 |
50 |
58 |
68 |
76 |
90 |
外形尺寸(直径x高度)mm |
Ø420×1080 |
Ø470×1080 |
Ø470×1250 |
Ø470×1480 |
Ø520×1550 |
Ø560×1550 |
Ø560×1830 |
Ø700×1550 |
Ø700×1830 |
Ø800×1720 |
包装尺寸(长x宽x高)mm |
475x475x1150 |
545x545x1150 |
545x545x1320 |
545x545x1540 |
600*600*1600 |
635x635x1640 |
635x635x1890 |
790x790x1630 |
790x790x1930 |
870x870x1800 |
